ZA3102三線制機殼振動變送器
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

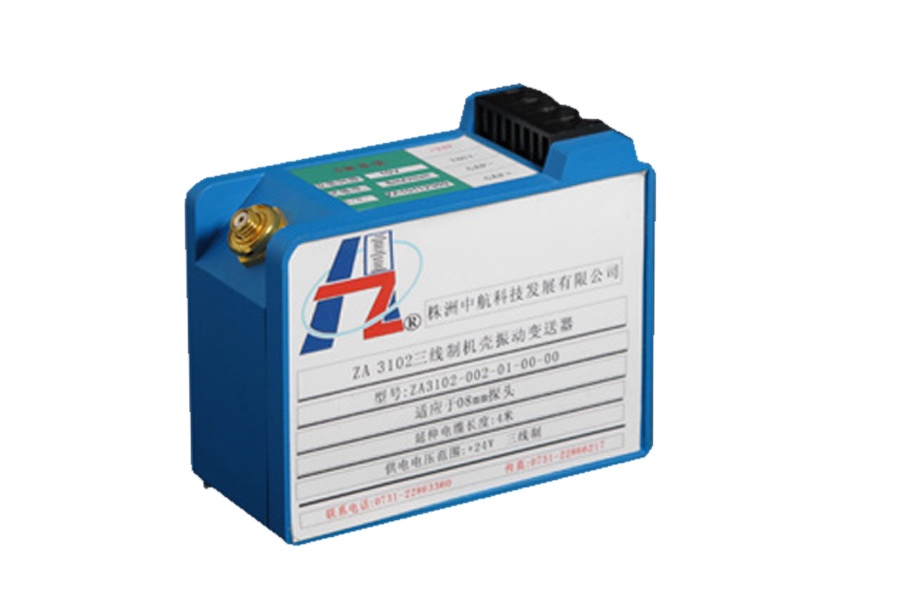

ZA3102三線制機殼振動變送器
ZA3102為三線制單通道絕對振動變送器。主要用于在線實時測量旋轉機械的絕對振動，輸出振動的速度、加速度、位移等?？梢栽缙诎l(fā)現、報警、保護旋轉機械，使機器的運轉壽命加長，機組的維修周期縮短。
旋轉機械的狀態監測的一個重要參量是機器的絕對振動。機器的絕對振動是通過速度、加速度、位移來標識的。
安裝簡單方便、無須任何調整，性能價格比高
ZA3102安裝極為方便，對于加速度傳感器，只需要在被測部位做一個直徑為30毫米的平臺，在平臺的中心鉆一個螺孔，將振動加速度傳感器固定在螺孔上即可。ZA3102 采用更安全可靠的螺釘接線端子。
機器的被測點位置：一般要求在靠近軸承的位置的軸承座上或機殼上。因為轉子的振動通過軸承傳到軸承座上以及附近的機殼上。該位置的振動相對較大，可以比較準確地進行振動監測。
ZA3102變送器在出廠之前已經將各種參量調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。相關內容請參見隨機的用戶使用手冊。
狀態監測
監測旋轉機械的絕對振動，如機殼振動，軸瓦振動，機架振動等，并輸出振動的加速度、速度、位移值。
監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動增大。
振動的速度、加速度、位移值。
特 點
1.測量參數：實時機殼振動測量
2.機組類型：各種旋轉機械，如風機、壓縮機、電機、泵、齒輪箱、水輪機等
3.探頭安裝要求：只需要在機殼上作一個φ30mm的平臺，開一M8 螺孔，將探頭固定在螺孔上，無須對機器內部進行任何操作
4.輸出接口：4～20mA輸出
技術指標
電氣指標：
1.工作電源(Power)：15～30VDC，50mA
2.外接傳感器靈敏度(Sensor)：可以根據傳感器的靈敏度選擇
3.頻響:(±3dB) 加速度：2.0Hz～10KHz
速度：10Hz-10KHz
位移：10Hz-3.0KHz
4.外接傳感器：速度傳感器
加速度傳感器
5.總振動輸出：4～20mA(DC)，可以驅動750Ω負載;
環境指標：
1.操作溫度：-25℃～+65℃
2.貯存溫度：-40℃～+100℃
3.濕度：90%非凝固
物理指標
1.外形尺寸：78mm(長)×70mm(高)×37mm(寬)，DIN35導軌或螺釘安裝、與速度傳感器、加速度傳感器配合使用
2.重 量：1kg
