ZA-CW型轉速(頻率)信號分配器
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA-CW型轉速(頻率)信號分配器
ZA-CW型智能轉速(頻率)信號分配器轉速(頻率)信號分配器是一種將正弦波或方波信號進行脈沖整形，并同步分配到多路輸出通道，或進行高精度F/V(頻率到電壓) 轉換后輸出，滿足用戶需求。

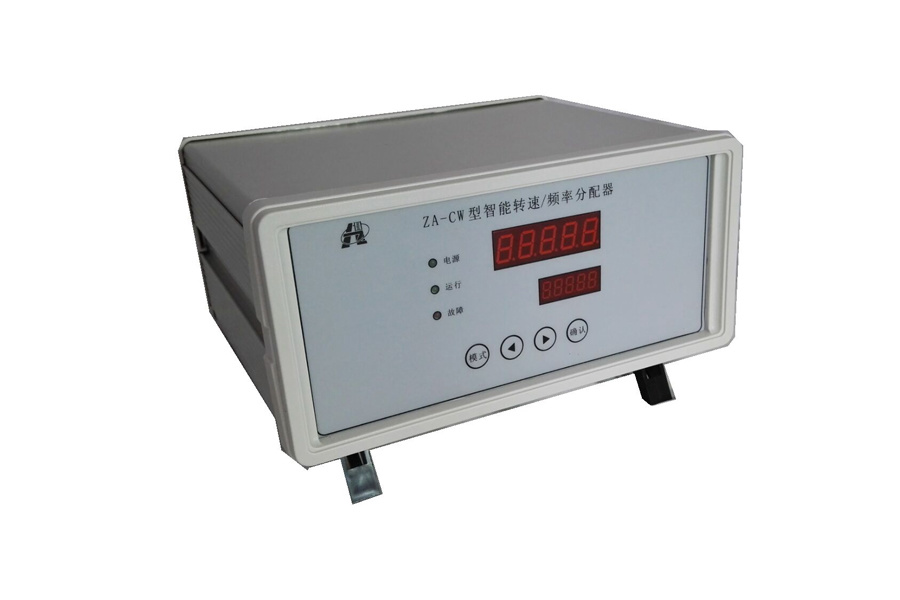

左圖為轉速(頻率)信號分配器外觀圖。
工作原理
轉速（頻率）信號分配器的原理框圖
如上圖所示，一路周期性正弦波或方波電壓信號輸入到轉速（頻率）信號分配器后，被整形為標準脈沖，標準脈沖通過電氣隔離后，分配成若干路同步脈沖信號，經過高速磁耦合隔離后輸出，同時另外的一路脈沖信號進入單片機，由單片機檢測出頻率后，進行F/V轉換，輸出0 ~ 10V的電壓信號。
技術參數
輸入信號： 周期性電壓信號，如正弦信號、方波、脈沖信號等，輸入輸出電氣隔離
輸入信號交流分量幅度： > 50mV ,峰峰值
測試量程： 0 ~ 20KHz
脈沖信號輸出： 2通道同步脈沖信號，幅度為: 0 ~ 12V; 脈寬:與輸入信號相同
時延：<500nS; 時延離散性：<50nS
F/V（頻率/電壓）信號輸出： 2通道模擬電壓信號，測量精度：0.02%，范圍：0 ~ 10V
供電電壓： 220VAC ±10% ,50/60Hz
外殼材料： 鋁合金儀表盒
外形尺寸： 155(長) X 150.4（寬）X 72（高）mm
安裝方式： 耳孔安裝，見安裝尺寸
工作溫度范圍： -10 ~ +50 ℃
工作濕度范圍： < 80%
存儲溫度范圍： -20 ~ +75 ℃

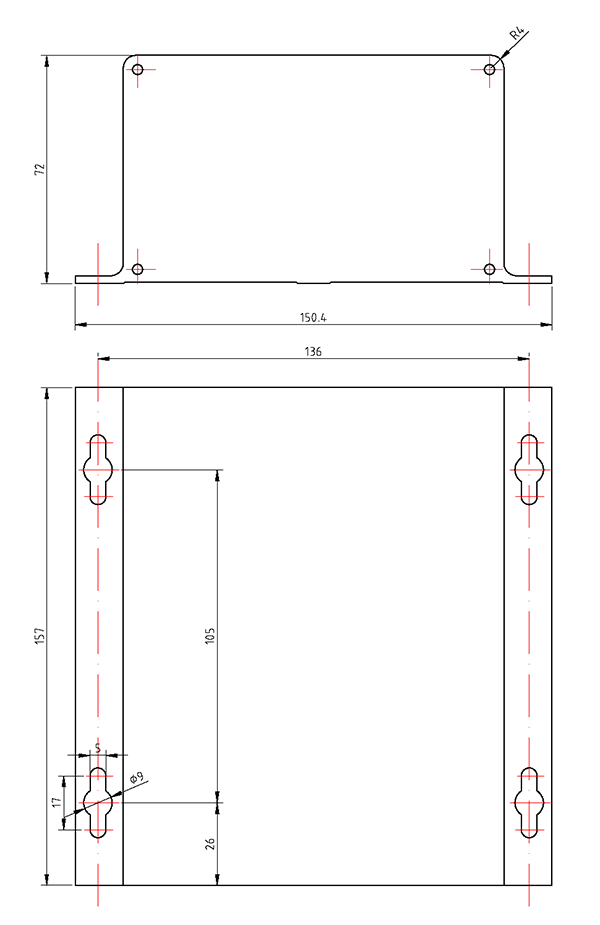

安裝尺寸
安裝尺寸圖
五、轉速/頻率信號分配器的接線端子
轉速(頻率)信號分配器接線端子圖
轉速(頻率)信號分配器接線端
轉速/頻率信號分配器產品選型
選型：ZA-CW-A-B-C
A : 同步轉速（脈沖）信號分配輸出通道數
2 ： 兩個通道 4： 四個通道
B: F/V轉速（脈沖）信號模擬輸出通道數
2 ：兩個通道 4：四個通道
C: F/V轉速（脈沖）信號滿量程（單位：Hz）
100 ： 10Hz 101 ： 100Hz 102： 1KHz
103 ： 10KHz 104 ： 100KHz 缺省： 20KHz
